Wie installiere ich Sonnenkollektoren auf einem Schieferdach?
Eine Solaranlage besteht aus photovoltaischen Solarmodulen, die auf Metallschienen befestigt sind. Die Metallschienen der Solaranlage werden in der Regel mit Haken im Dachstuhl befestigt. Diese Haken gehen durch die Überlappung zwischen zwei aufeinanderfolgenden Reihen von Dachelementen. Die Form und die Abmessungen der Haken werden entsprechend der Dicke der Dachlatten sowie der Form und den Abmessungen der Schieferplatten gewählt. Auf dem Markt sind verschiedene Hakentypen erhältlich. Die Haken können auch auf Maß nach den Vorgaben der Baustelle angefertigt werden.
Auf keinen Fall dürfen die Haken der Solaranlage auf den Schieferplatten selbst aufliegen. Die Last der Solaranlage muss über die Haken direkt auf die darunter liegende Dachkonstruktion übertragen werden. Die Haken müssen daher ausreichend steif sein, um die von der Solaranlage selbst übertragenen Lasten sowie zusätzliche Schnee- und/oder Windlasten aufnehmen zu können, ohne dass es zu übermäßigen Verformungen kommt, die einen Kontakt mit benachbarten Dachelementen verursachen könnten. Es muss immer geprüft werden, ob die Stabilität der Dachkonstruktion ausreicht, um das zusätzliche Gewicht der Solaranlage zu tragen.
Befestigen der Haken

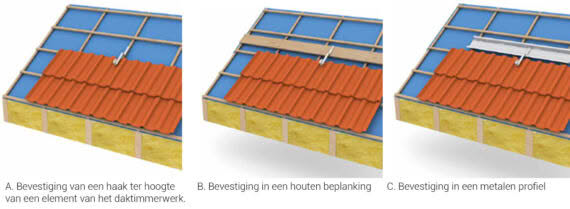

Die Befestigung der Haken an der darunter liegenden Dachkonstruktion kann auf verschiedene Weise erfolgen:
Die Lösung, den Haken in einem Zwischenelement (B und C) zu befestigen, ist arbeitsintensiver als eine direkte Befestigung am Dachstuhl (A), hat aber den Vorteil, dass der Haken unabhängig vom Dachstuhl frei positioniert werden kann und die Last der Solaranlage von mehreren aufeinanderfolgenden Sparren aufgenommen wird.
Durchführen der Haken durch die Schieferplatten
Während es bei Dachziegeln einfacher ist, eine Anpassung (teilweises Aussägen) vorzunehmen, um den Durchgang des Hakens zu ermöglichen, sind Schieferplatten zu flach und dünn, um den Durchgang eines Hakens zu ermöglichen.

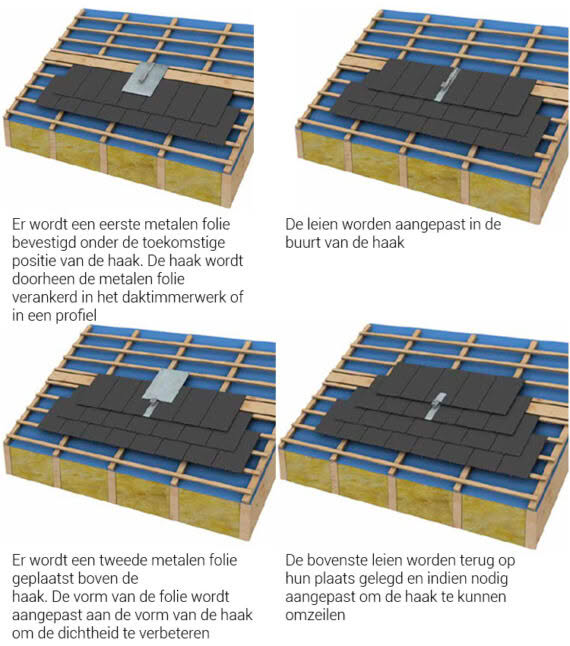

Die Platzierung der Haken wird in den nachstehenden Abbildungen vorgeschlagen:
Rohrleitungstransit
Verwenden Sie auch für diese Anwendung entwickelte Fittings für die Rohrdurchführung. Das
Das Prinzip für die Integration in ein Schieferdach ist das gleiche wie für die Installation von Befestigungshaken.
Quelle: TV 263 Montage von Sonnenkollektoren auf Schrägdächern (wtcb)
